Трубопроводная арматура в Ростове-на-Дону

Трубопроводная арматура в зависимости от исполнения, имеет различные конструкции. Часто для ее изготовления используются специальные литые заготовки из разных марок стали. Литая конструкция обеспечивает максимальную надежность и герметичность устройства. Предотвращает его повреждение от воздействия неблагоприятных факторов внутри и снаружи трубопровода.

В составе конструкции обязательно присутствуют уплотнительные элементы, назначение которых повышать герметичность системы.

Параметры делятся на общие (используются при выборе любого типа трубопроводной арматуры) и специальные (учитываются при изготовлении отдельных видов арматурных конструкций):

• Общие. К ним относятся номинальный диаметр или условный проход, характеризующий диаметр присоединительной части, номинальное давление, характеризующее значение допустимого min или max давления, исключающего потерю прочности конструкции, рабочее и расчетное давление, пропускная способность, тип присоединения, конструктивные характеристики и материалы изготовления, небольшие размеры, герметичность.

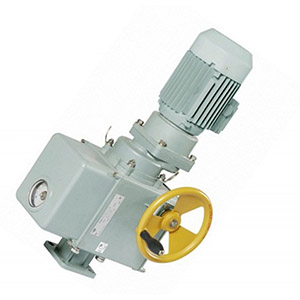

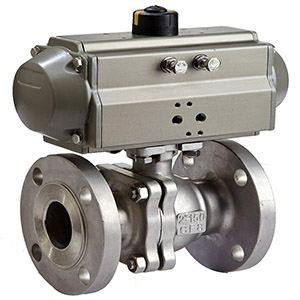

• Для арматуры с функцией управления. При использовании такого типа устройства, помимо общих параметров, следует учитывать крутящий момент привода, управляющее давление, напряжение питания, которое необходимо для сработки механизма, время сработки и тип управляющего сигнала.
• Для арматуры автоматического типа. Управление такими устройствами не нуждается в участии человека. При выборе стоит дополнительно учитывать расход транспортируемого вещества и давление на трубопровод потока до и после прохождения арматуры.

Тип и назначение конструктивных устройств выбирают, исходя из будущих условий эксплуатации оборудования, климатического района размещения, характера нагрузок и свойств рабочей среды. Качество и надежность работы коммуникаций обеспечиваются правильным выбором характеристик, которые полностью удовлетворяют заданным условиям.

При производстве трубопроводной арматуры применяются металлы в соответствии с требованиями ГОСТ 33260-2015 (Арматура трубопроводная). Основные требования к выбору материалов трубопроводной арматуры - скорость коррозии металла корпусных деталей не должна составлять более 0,5 мм/год, а для уплотнительных поверхностей, от которых напрямую зависит герметичность затворов, ─ 0,05 мм/год.

Сталь - это сплав железа и углерода с другими элементами, содержание углерода в нём не более 2,14%.

Наиболее общая характеристика - по химическому составу сталь различают:

• углеродистую сталь (Fe – железо, C – углерод, Mn – марганец, Si — кремний, S – сера, P – фосфор). По содержанию углерода делится на низкоуглеродистую, среднеуглеродистую и высокоуглеродистую. Углеродистая сталь предназначена для статически нагруженного инструмента.

• легированную сталь - добавляются легирующие элементы: азот, бор, алюминий, углерод, фосфор, кобальт, кремний, ванадий, медь, молибден, марганец, титан, цирконий, хром, вольфрам, никель, ниобий.

Для некоторых видов трубопроводной арматуры корпус и подвижные детали изготавливают из алюминия, титана, латуни, свинца или бронзы.

Климатические исполнения и условия эксплуатации определяются по ГОСТ 15150-69 (Машины, приборы и другие технические изделия, исполнения для различных климатических районов, категории, условия эксплуатации, хранения и транспортировки в части воздействия климатических факторов внешней среды).

Климатические исполнения изделий расшифровка:

У – для макроклиматических районов с умеренным климатом, К макроклиматическим районам с умеренным климатом относятся районы, где средняя из ежегодных абсолютных максимумов температура воздуха равна или ниже +40°С, а средняя из ежегодных абсолютных минимумов температура воздуха равна или выше -45°С, Допускается для макроклиматических районов с умеренным климатом выделять макроклиматические районы с теплым умеренным подтипом макроклимата, для которого средняя из ежегодных абсолютных минимумов температур воздуха равна или выше -25°С,

УХЛ – для макроклиматических районов с умеренным и холодным климатом, К макроклиматическим районам с умеренным и холодным климатом относятся районы, в которых средняя из ежегодных абсолютных минимумов температур воздуха не ниже -45°С,

ХЛ – для макроклиматических районов с холодным климатом, К макроклиматическим районам с холодным климатом относятся районы, в которых средняя из ежегодных абсолютных минимумов температур воздуха ниже -45°С,

ТВ – для макроклиматических районов с влажным тропическим климатом, К макроклиматическим районам с влажным тропическим климатом относятся районы, в которых средняя из ежегодных абсолютных максимумов температур воздуха выше +40°С,

ТС – для макроклиматических районов с сухим тропическим климатом, К макроклиматическим районам с сухим тропическим климатом относятся районы, в которых средняя из ежегодных абсолютных максимумов температур воздуха выше +40°С,

Т – для макроклиматических районов как с сухим, так и с влажным климатом,

О – для макроклиматических районов на суше, кроме макроклиматических районов с очень холодным климатом (общеклиматическое исполнение),

М – для макроклиматических районов с умеренным и холодным морским климатом, К макроклиматическим районам с умеренным и холодным морским климатом относятся моря, океаны и прибрежные территории в пределах непосредственного воздействия морской воды, расположенные севернее 30° северной широты или южнее 30° южной широты,

ТМ – для макроклиматических районов с тропическим морским климатом, в том числе для судов каботажного плавания или иных, предназначенных для плавания только в этом районе, К макроклиматическим районам с тропическим морским климатом относятся моря, океаны и прибрежные территории в пределах непосредственного воздействия морской воды, расположенные между 30° северной широты и 30° южной широты,

ОМ – для макроклиматических районов как с умеренно-холодным, так и с тропическим морским климатом, в том числе для судов неограниченного района плавания,

В – изделия, предназначенные для эксплуатации во всех макроклиматических районах на суше и на море, кроме макроклиматических районов с очень холодным климатом (всеклиматическое исполнение)
