Опорно-направляющие кольца ОНК, РОНК

Для металлических и полиэтиленовых ПНД труб

Закажите кольца ОНК с доставкой на объект

Ростовская область, Краснодарский край, Республика Крым, Волгоградская область, Астраханская область, Республика Адыгея, Республика Калмыкия.

Предназначение

Кольца опорно-направляющие ОНК предназначены для механической защиты изоляционного покрытия рабочего трубопровода. Выполняют изолирующую, предохранительную, центрирующую функцию, а так же обеспечивают диэлектрическую защиту “рабочей трубы” от блуждающих токов и фиксируют расположение в кожухе (футляре) на отметках предусмотренных проектом.

Кольца опорно-направляющие ОНК применяют при прокладке трубопроводов по технологии труба-труба (футляр, кожух) это когда меньший диаметр трубы (рабочий трубопровод по которому транспортируется среда вода, нефть, газ и т.д.) прокладывают в большем диаметре (футляре, патроне). Как правило такой метод используют при строительстве трубопроводов через искусственные или естественные преграды, железные, автомобильные дороги, водоемы, скальные грунты и т.д.

Технические характеристики

Описание изделия

Опорно-направляющее кольцо (ОНК) состоит из металлических сегментов с установленными на них диэлектрическими опорами. Сегменты ОНК соединяются между собой болтами. Количество сегментов и диэлектрических опор зависит от диаметра и типа рабочего трубопровода, а также от длины трубопроводного перехода. Кольца обеспечивают электрическую изоляцию между двумя трубами, устойчивы к химической коррозии, давлению, механическим и термическим ударам.

Сегменты металлические изготавливаются из стального листа горячекатаного по ГОСТ 16523-97 методом холодного гнутья.
Допускается изготовление сегментов ОНК из стальной ленты горячекатаной по ГОСТ 6009-74 методом холодного гнутья.

Корпусы опор диэлектрических элементов изготавливаются из стального листа по ГОСТ 16523-97 методом холодного гнутья или из стальной профильной трубы ГОСТ 8645-68 . Сварка на коробке выполнена по ГОСТ 5264-80 короткими сварочными швами. Данное исполнение обеспечивает надежную работу конструкции и равнопрочность в системе коробка, болт, опорный элемент.

Нормативная документация

Изделия изготовлены по ТУ:
ТУ 24.20.40-004-35653276-2019; ТУ 1469-001-01297858-98; ТУ 1469-001-53597015-01; ТУ 1469-001-53597015-2012

Основные типоразмеры и данные для логистики

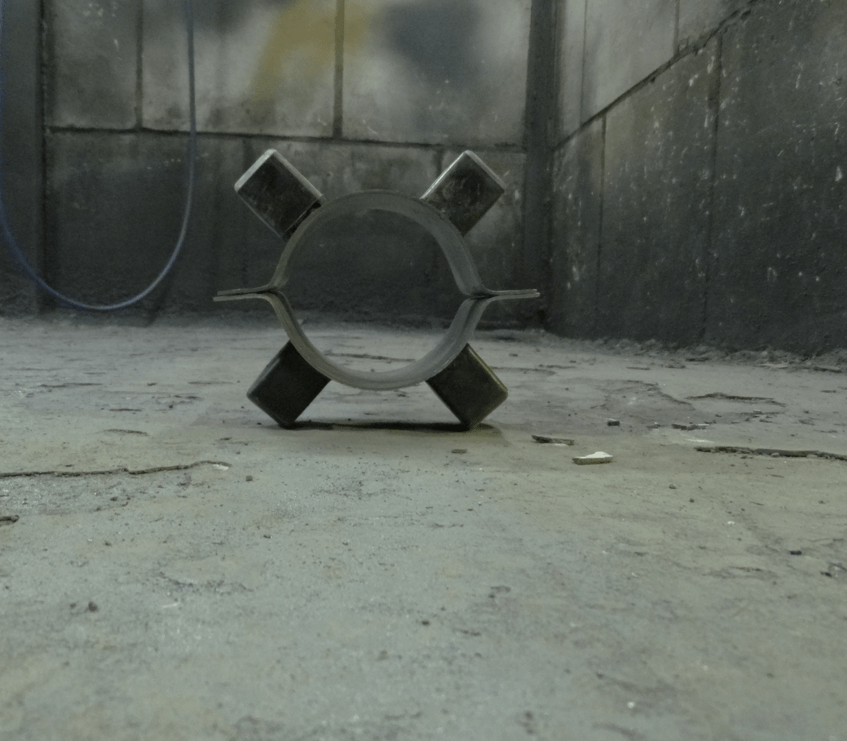

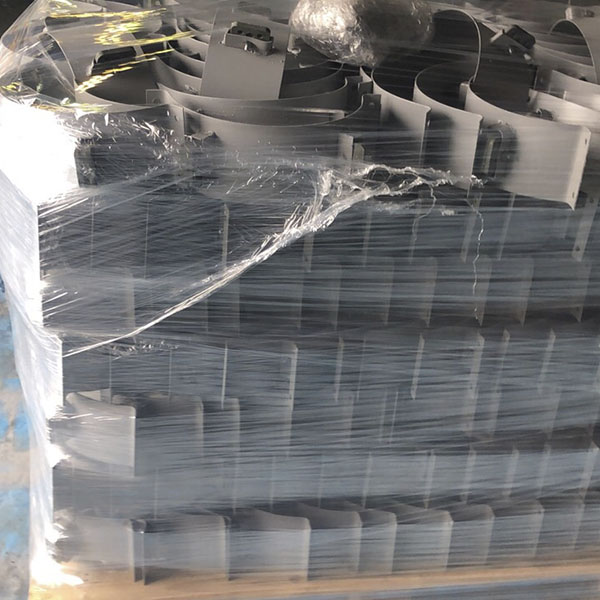

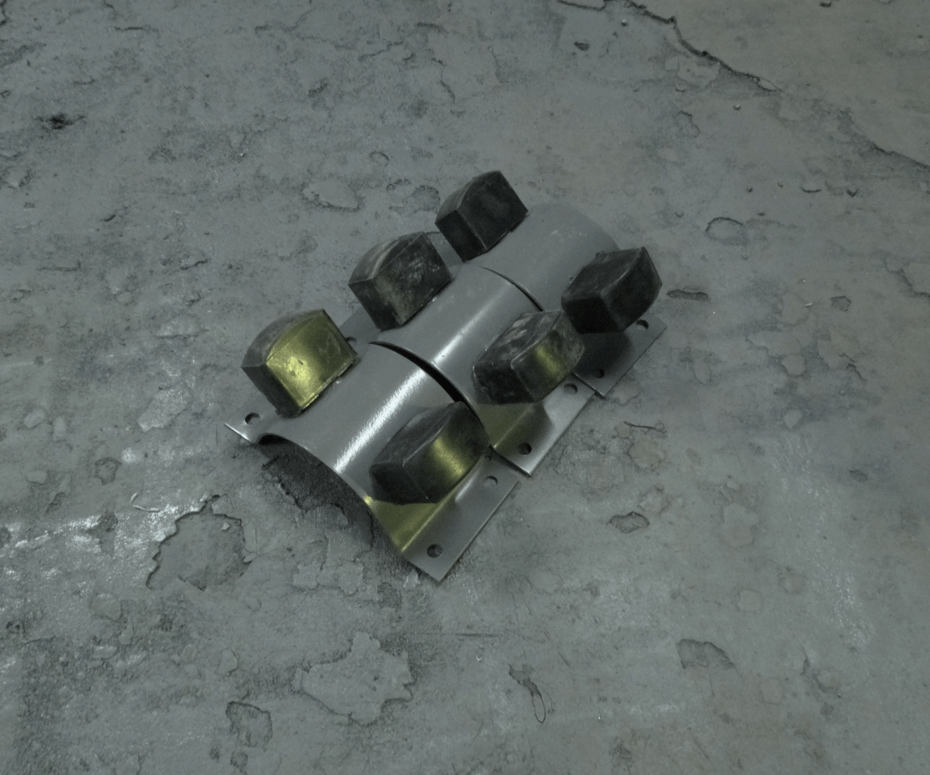

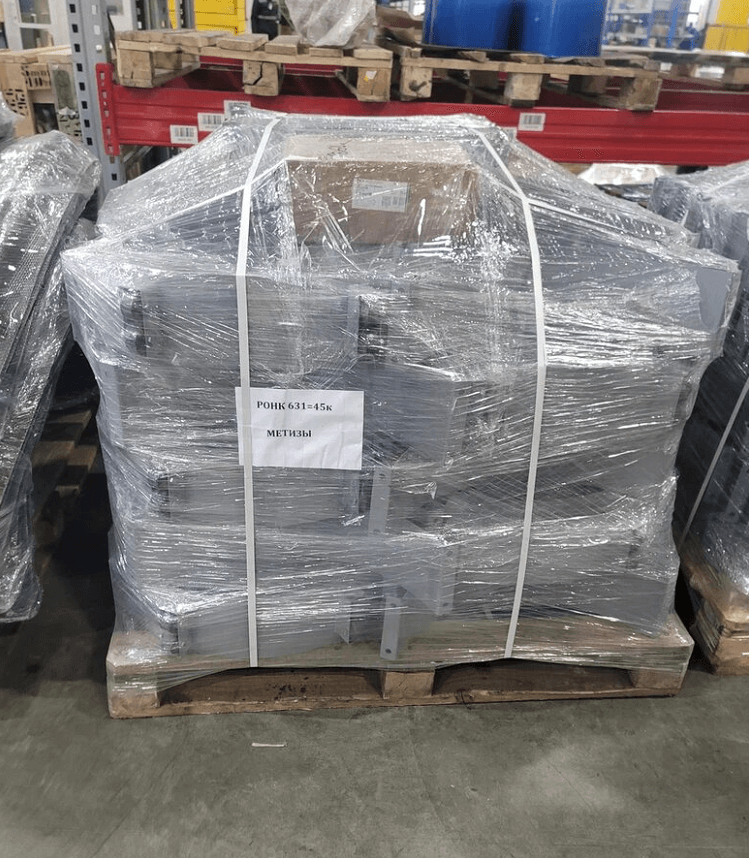

Фото опорно-направляющих колец ОНК, РОНК
